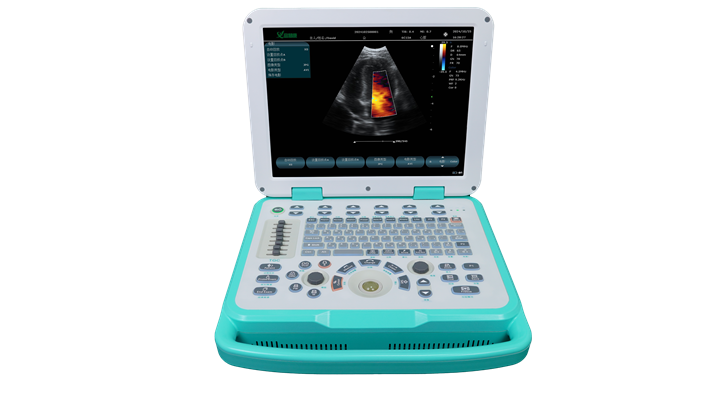

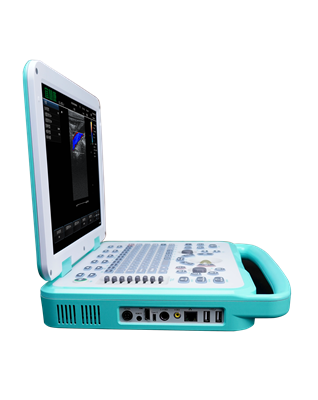

YHK-C90 笔记本式兽用彩色多普勒超声诊断仪

设备用途

YHK-C90可以用于动物腹部、心脏、产科、小器官、血管、肌腱等方面的检查。支持的动物类型有猫、狗、牛、马、羊及其他动物。

物理规格

主要技术参数及功能

全数字化成像技术

• 多波束合成

• 实时逐点动态聚焦成像

• ★脉冲反相谐波复合成像

• ★空间复合

• ★图像增强降噪

成像模式

• B模式

• M模式

• Color（彩色多普勒）模式

• PW（脉冲多普勒）模式

图像显示模式

B、双幅、四幅、B+M、M、B+Color、B+PW、PW、B+Color+PW、★B/BC双实时

支持的频率

• B/M模式：5.0MHz、6.5MHz、7.5MHz、8.0MHz、H8.0MHz、8.5MHz、H9.0MHz、H10.0MHz

• PW模式：4.5MHz、5.0MHz

• Color模式：4.5MHz、5.0MHz

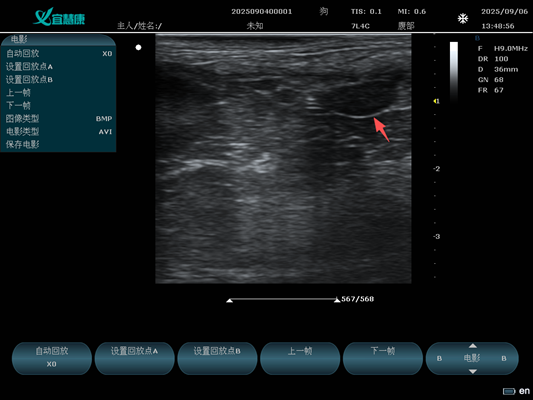

电影回放

• 2D模式，B最大：≥5000帧，Color，PDI最大：≥2300帧

• 时间线模式（M，PW），最大：≥190s

图像放大

实时扫描（B、B+C、2B、4B）状态下，支持无极放大。

图像存储

• 支持JPG、BMP、FRM图像格式和CIN、AVI电影格式

• 支持本地存储

• 支持DICOM，符合DICOM3.0标准

• ★内置工作站：支持病例数据检索与浏览

系统语言

• 中文/英文/西班牙文/法语/德语/捷克语/俄语，根据用户需求可扩展支持其他语言

• 全屏幕中英文注释输入，中文输入法≥2种，其中有五笔输入法

测量计算软件包

腹部、产科、泌尿系统、心脏、小器官、血管等。

测量报告

支持报告编辑、报告打印，★支持报告模板。

其他功能

注释、体标、穿刺线、★PICC、★碎石线。

测量及计算

• B/C模式常规测量：距离、面积、周长、体积、角度、面积比率、距离比率

• M模式常规测量：时间、斜率、心率、距离

• Doppler模式常规测量：心率、流速、流速比、阻力指数、搏动指数、手动/★自动包络、加速度、时间、心率

• 产科 B、PW模式应用测量

• 心脏 B、M、PW模式应用测量

• 血管 B、PW模式应用测量，支持★IMT自动内膜测量

• 小器官 B模式应用测量

• 泌尿 B模式应用测量

• 腹部 B模式应用测量

图像参数

B模式

• 频率：5.0MHz、6.5MHz、7.5MHz、8.0MHz、H8.0MHz、8.5MHz、H9.0MHz、H10.0MHz

• 焦点位置：0-15

• 灰阶映射：0-14

• 深度：0-18

• 伪彩：0-6

• 动态范围：30-165，5个递增

• 扫描范围：0-3

• 扫描密度：低、中、高三档可调

• 噪声抑制：0-7

• 帧相关：0-7

• 线平均：0-7

• 空间复合：开、关可调

• 边缘增强：0-7

• 图像增强：0-4

• 上下翻转：开、关可视可调

• 水平翻转：开、关可视可调

M模式

• 扫描速度：0-4

• 焦点位置：0-15

• 动态范围：30-165，5档可调

• 灰阶映射：0-14

• 伪彩：0-6

• 噪声抑制：0-7

• 线平均：0-7

• 边缘增强：0-7

• 全屏：开、关可调

• 上下翻转：开、关可调

PW模式

• 频率：4.5MHz、5.0MHz

• 标尺：0-15

• 基线：0-6

• SV：0-7

• 校正角度：-85~85

• 扫描速度：0-4

• 速度单位：cm/s或kHz

• 谱图翻转：开、关可调

• 伪彩：0-6

• 壁滤波：0-3

• 动态范围：24-100

• 全屏：开、关可调

• 谱平滑：0-7

• 音量：0-20

Color模式

• 频率：4.5MHz、5.0MHz

• 标尺：0-10

• 灵敏度：0-4

• 基线：0-6

• 血流速度：低、中、高三档可调

• 壁滤波：0-7

• 彩色翻转：开、关可调

• 帧相关：0-7

• 扫描密度：低、中、高三档可调

• 偏转：-12~12

• 彩色图谱：0-3

• 后处理：0-3

• 双实时：开、关可调

参数保存及恢复

支持图像参数一键保存；支持图像参数一键复位。

整机标准配置及选配件

标准配置

• ★全数字主机1台（主机内置128G硬盘）

• 1个适配器

• 1个3C6A凸阵探头

• 1个7L4A线阵探头

• 说明书一本

• 电源线一条

选配件

• 6E1A腔内探头

• 6C15A微凸探头

• USB报告打印机

• 黑白视频打印机

• 彩色视频打印机

• 穿刺架

• 台车

• 脚踏开关

• U盘及USB延长线
