YHK-C90笔记本式宠物彩超设备开机操作全流程
YHK-C90是宜慧康推出的一款笔记本式动物彩色多普勒超声诊断设备，机身仅5.5kg，内置6000毫安时锂电池，支持猫、狗、牛、马、羊等多种动物的腹部、心脏、产科、小器官、血管、肌腱等部位的超声检查。掌握规范的开机流程，是保证设备稳定运行和图像质量的第一步。以下是YHK-C90从通电到成像的标准化操作步骤。

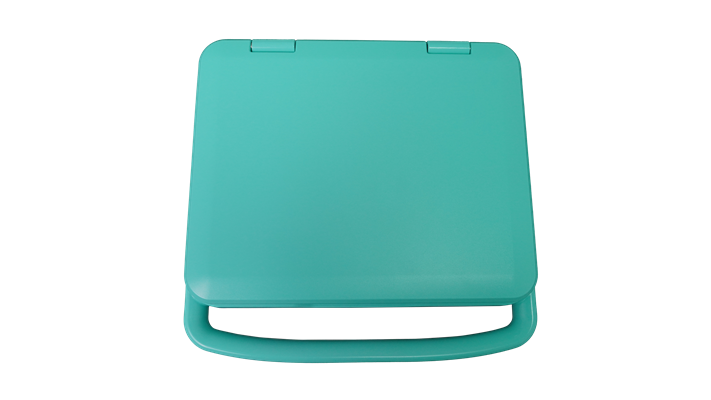

图1：YHK-C90笔记本式宠物彩超设备外观
一、开机前准备
1. 环境检查
将设备放置在平稳、干燥的工作台面上，确保周围无强电磁干扰源。检查电源线、适配器外观是否完好，无破损、无折弯。
2. 电量确认
YHK-C90内置6000毫安时锂电池，连续工作时间≥1小时，屏幕提供电量显示信息。如果使用电池供电，开机前建议确认电量充足；如果使用交流电源，先将适配器连接到主机充电接口，再接通电源插座。

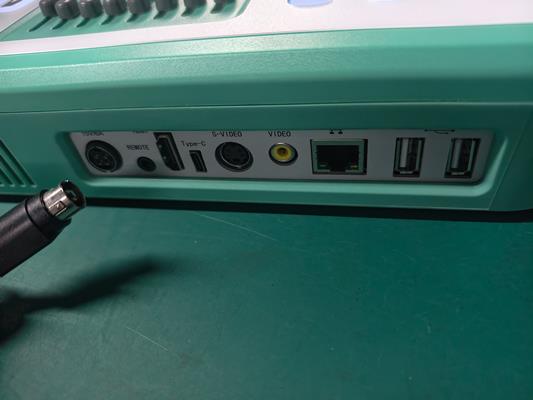

图2：电源适配器连接示意图
3. 探头检查
检查探头表面有无裂纹、剥落或变形，探头线缆有无破损。确认探头接口处的金属插针清洁、无弯曲。注意：连接或断开探头时，必须确保软件处于冻结或关闭状态，否则可能损坏设备。
二、开机启动
1. 按下电源开关
YHK-C90采用笔记本式设计，电源开关通常位于键盘面板左上角区域。短按电源开关，设备开始启动。
2. 等待系统自检
设备启动后，15寸高分辨率LCD显示器会亮起，系统自动进行自检。此时不要反复按电源键，耐心等待屏幕显示正常启动界面。YHK-C90基于Linux+ARM+FPGA技术平台运行，自检过程通常需要十几秒到半分钟。
3. 确认启动状态
自检完成后，屏幕显示设备主界面。如果屏幕长时间无显示或出现报错信息，先检查电源连接是否牢固，再尝试重新开机。

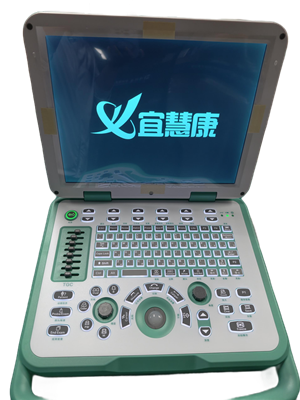

图3：YHK-C90系统启动界面
三、连接与识别探头
1. 选择探头

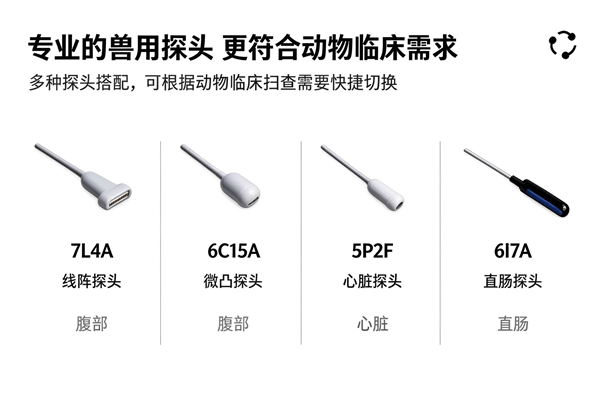

YHK-C90支持多种探头，包括3C6A凸阵探头（3.5MHz）、7L4A线阵探头（7.5MHz）、6C15A微凸探头（6.5MHz）、6E1A腔内探头（6.5MHz）以及6I7A直肠探头（6MHz）。根据检查部位选择合适的探头：
腹部、产科检查：选用3C6A凸阵探头或6C15A微凸探头
浅表组织、血管、肌腱：选用7L4A线阵探头
腔内检查：选用6E1A腔内探头
直肠检查：选用6I7A直肠探头

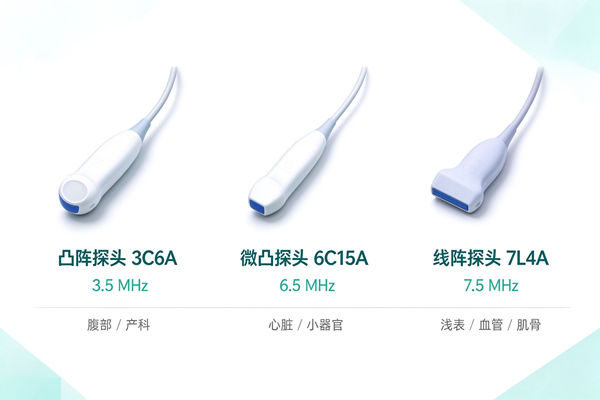

图4：YHK-C90可选配探头
2. 连接探头
将探头插头对准主机上的探头接口，轻轻插入并确保锁紧，避免松动。YHK-C90配备≥2个探头插座，可同时连接两个探头，根据需要切换使用。
3. 确认探头识别
连接后，在系统界面中选择对应探头型号，确认设备已正确识别探头。如果探头未被识别，检查插头是否插紧，或尝试重新插拔。
四、图像参数初始化
1. 选择检查模式
根据检查部位选择合适的预设模式。YHK-C90支持B模式、M模式、Color（彩色多普勒）模式和PW（脉冲多普勒）模式。
2. 调节基本参数
频率：在保证穿透深度的前提下选择较高频率。B/M模式可选5.0MHz、6.5MHz、7.5MHz、8.0MHz、8.5MHz、9.0MHz、10.0MHz；PW和Color模式可选4.5MHz或5.0MHz
深度：调节深度使目标器官占据视野的约75%，YHK-C90深度调节范围为0-18
增益：控制图像整体亮度，避免增益过高产生噪点
焦点：将焦点放置在目标器官的中深部，提高横向分辨率
3. 调节其他参数
根据需要调节灰阶映射（0-14可调）、动态范围（30-165可调）、噪声抑制（0-7可调）、帧相关（0-7可调）、线平均（0-7可调）、空间复合（开/关可调）、边缘增强（0-7可调）等参数，以获得最佳图像质量。
五、开始扫查
1. 涂抹耦合剂
在检查部位涂抹足量超声耦合剂，确保探头与皮肤充分接触。
2. 开始扫描
将探头轻贴皮肤，开始扫查。YHK-C90支持实时逐点动态聚焦成像和多波束合成技术，图像实时显示在屏幕上。
图5：YHK-C90实际扫查犬卵巢超声影像
3. 图像保存
如需保存图像，可使用设备内置的128GB硬盘进行本地存储。YHK-C90支持JPG、BMP、FRM图像格式和CIN、AVI电影格式，并符合DICOM3.0标准，可接入医院PACS系统。
六、关机与日常维护
1. 关机步骤
先冻结图像，退出检查模式，然后长按电源开关关闭主机。关机后拔下探头，清洁探头表面耦合剂。
2. 探头维护
每次使用后，用湿软布擦去耦合剂，再用专用消毒棉片消毒探头表面。严禁使用含酒精、丙酮等溶剂的清洁剂，以免损坏探头声透镜。
3. 电池维护
如果长时间不使用设备，建议定期充电以保持电池活性。使用交流电源时，电池会自动充电。
常见问题排查
| 问题 | 可能原因 | 解决方法 |
|---|---|---|
| 开机无反应 | 电池电量耗尽或电源未连接 | 连接适配器并充电，确认电源开关已按下 |
| 探头未被识别 | 插头未插紧或探头故障 | 重新插拔探头，检查插针是否清洁 |
| 图像模糊 | 频率过高或增益设置不当 | 降低频率，调节增益和焦点位置 |
| 图像有噪点 | 增益过高或耦合剂不足 | 降低增益，补充耦合剂 |
| 系统报错 | 软件异常 | 重启设备，如仍报错联系售后 |
操作提示：YHK-C90操作界面支持中文、英文等十种语言可选，屏幕提供电量显示信息，方便出诊时随时掌握设备状态。建议每次使用前按上述流程规范操作，既能保证图像质量，也能延长设备使用寿命。
